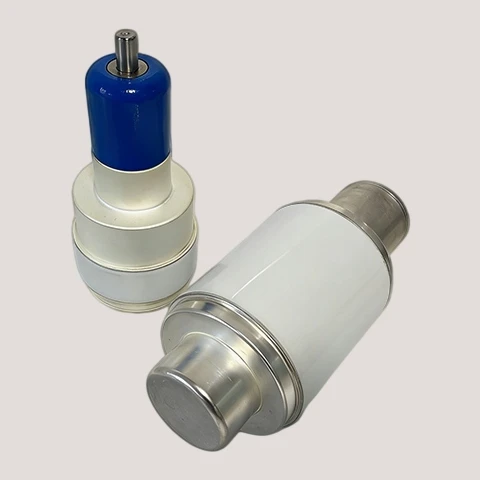

Variabel högspänningskondensator

Produktöversikt



En variabel högspänningskondensator kombinerar ett justerbart kapacitansområde med isolering utformad för förhöjd arbets- och toppspänning. Den används i hög-RF-sändare, hög-nätverk för matchande spänning, induktions-värmesystem, acceleratorutrustning och testkretsar som ändrar resonans eller impedans vid betydande elektrisk potential. Konstruktionen måste ge både mekanisk avstämningsrörelse och det erforderliga högspänningsavståndet inuti en komponent.

Maximal kapacitans upp till 750 pF

De listade modellerna ställer in från under 15 eller 50 pF till 750 eller 500 pF. Detta ger olika räckviddsprofiler för hög-matchande nätverk som behöver antingen ett lägre minimivärde eller ett kortare justeringsintervall.

Upp till 12 kV arbetsspänning och 100 A RF-ström

Modellen med högre-spänning ger 12 kV hög-toppspänning och 20 kV topptestspänning, medan den högre-strömmodellen når 100 A vid 13,56 MHz. Modellen kan därför väljas efter om spänning eller RF-ström är den dominerande belastningen.

Låg-vridmomentjustering för flera-varv

Maximalt vridmoment är 0,25 till 0,3 N·m, med 12 ± 1 eller 25 varv beroende på modell. Detta ger definierade drivkrav för manuell, motoriserad eller fjärrinställning nära resonans.

Monteringen inkluderar fasta och rörliga elektrodgrupper, en precisionsjusteringsmekanism, isolerade terminaler och ett förstärkt hölje. Beroende på modell kan den använda en vakuumkeramisk-och-metallkropp eller ett keramiskt isoleringssystem med hög-hållfasthet.

Axelrotation eller linjär drivrörelse omvandlas till kontrollerad elektrodrörelse. Isoleringsavstånd, inställningsområde, terminalavstånd och mekaniskt stöd är utformade tillsammans eftersom punkten för högsta elektriska påfrestning kan ändras när kondensatorn ställs in.

Spänningsklass och inställningsområde

Anpassade värden inkluderar minimal och maximal kapacitans, märk- och toppspänning, justeringsförhållande och användbar mekanisk rörelse. Frekvens, RF-ström och arbetscykel kontrolleras innan elektroden och isoleringsstrukturen slutförs.

Drivenhet och utrustningsanslutning

Axelform, avstämningsriktning, monteringsgränssnitt, plintarrangemang och kylanslutning kan anpassas till utrustningen. I ett ersättningsprojekt kan den befintliga driv- och installationsgränsen behållas när de tekniska förutsättningarna tillåter det.

Justeringsspel och isoleringsgeometri

Innan höljet är färdigställt är de fasta elektroderna, rörliga elektroderna, drivdelarna och de isolerande komponenterna inriktade. Spelet kontrolleras över hela sträckan så att avstämningsrörelsen inte minskar det specificerade isoleringsavståndet.

Räckvidd, tålamod och mekanisk verifiering

Kapacitansen mäts vid flera justeringslägen. Isolering och tillämplig spännings-motståndsprestanda testas sedan, följt av kontroller av mekanisk kontinuitet, terminallayout och monteringsmått före batchtilldelning.

Fasta och rörliga vakuumstrukturer

Wanping producerar fasta och variabla kondensatoraggregat på separata strukturella vägar. Dess vakuum-bearbetning och precisions-monteringsarbete omfattar produkter som kombinerar tät isolering med rörliga elektrodsystem.

Engineering från befintlig utrustningsdata

Engineering kan börja från en ritning, fysiskt prov, aktuell modell eller elektriska målvärden. Utrustningskompatibilitet och den interna anpassningsstrukturen ses över innan provproduktionen startar.
