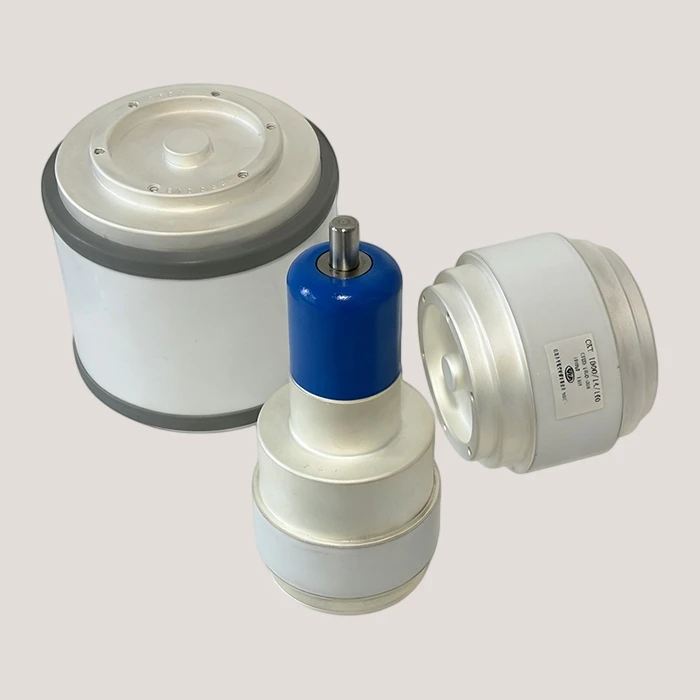

Högtemperaturkondensatorer

Produktöversikt



Högtemperaturkondensatorer använder värme-beständig keramisk dielektrikum, elektroder och tätningsmaterial för kretsar över det praktiska temperaturintervallet för standardkondensatorer. Tillämpningar inkluderar industriell uppvärmningsutrustning, testinstrument för hög-temperatur, elektroniska kontroller för motorer, metallurgisk utrustning, flygenheter och hög-sändare. De ger resonans, filtrering och DC-isolering medan de utsätts för ihållande värme eller upprepade termiska cykler.

Fasta och variabla elektriska konfigurationer

Den listade fasta modellen ger 500 ± 25 pF, medan den variabla modellen ställer in från under 10 pF till 100 ± 5 pF. Detta ger ett förinställt alternativ för fasta kretspositioner och ett justerbart alternativ för inställning eller matchning.

Upp till 20 kV arbetsspänning och 120 A RF-ström

Den fasta modellen är klassad till 20 kV hög-frekvent arbetsspänning, 28 kV toppspänning och 120 A vid 13,56 MHz. Detta stöder hög-RF-drift inom de dokumenterade elektriska gränserna.

23-varvs variabel styrning med 0,2 N·m vridmoment

Den variabla modellen fördelar sitt kapacitansområde över 23 varv med 0,2 N·m maximalt vridmoment. I utrustning som kräver upprepad inställning ger detta en definierad mekanisk ingång för manuell eller motoriserad justering.

Det aktiva elementet använder en hög-temperaturkeramisk dielektrikum med värme-beständiga elektroder eller metalliserade ledande skikt. Tätningsmaterial, plintanslutningar och externa stöd är valda för det avsedda termiska området.

Keramiska och metalliska anslutningsdelar är anordnade för att ta emot termisk expansion utan att utsätta den aktiva dielektrikumen för stor belastning. Den slutliga layouten beror på om kondensatorn sitter i den heta zonen, bredvid en uppvärmd kapsling eller på ett isolerat stöd.

Termisk och elektrisk drifträckvidd

Specifikationen kan definiera maximal driftstemperatur, lagringstemperatur, kapacitans, spänning och frekvens. Termisk cykling och utökad drift vid hög-temperatur kan också inkluderas när de återspeglar den faktiska utrustningens belastning.

Installation i eller nära värmezonen

Kroppsstorlek, terminallängd, anslutningsriktning och monteringsmetod kan placera kondensatorn inom eller utanför området med högsta-temperatur. Utrustningsritningar hjälper till att bekräfta avstånd från värmekällor och närliggande metalldelar.

Material- och monteringskontroller för termisk service

Keramiska delar, elektrodanslutningar, tätningar och plintar kontrolleras mot den godkända produktstrukturen. Monteringspassningen är kontrollerad så att termisk expansion inte startar från ett stressat eller felinriktat tillstånd.

Stabilisering och slutlig elektrisk verifiering

Efter montering och stabiliseringsbehandling testas kapacitans, isolering och tillämplig spänningsprestanda. Modellen, terminalarrangemanget och inspektionsresultaten knyts till försändelsen innan packning.

Utveckling av keramiska komponenter sedan 1966

Wanping har tillverkat elektro-vakuum och keramiska komponenter sedan 1966. Dess interna FoU-team granskar temperaturen tillsammans med elektrisk belastning och mekanisk installation, snarare än att behandla temperaturen som ett-fristående etikettvärde.

Överföring från godkänt prov till produktion

Det godkända provet, ritningen och den tekniska specifikationen används som produktionsreferens. Detta håller den keramiska stommen, terminallayouten och den värmerelaterade-konstruktionen oförändrade när föremålet går till återkommande produktion.
