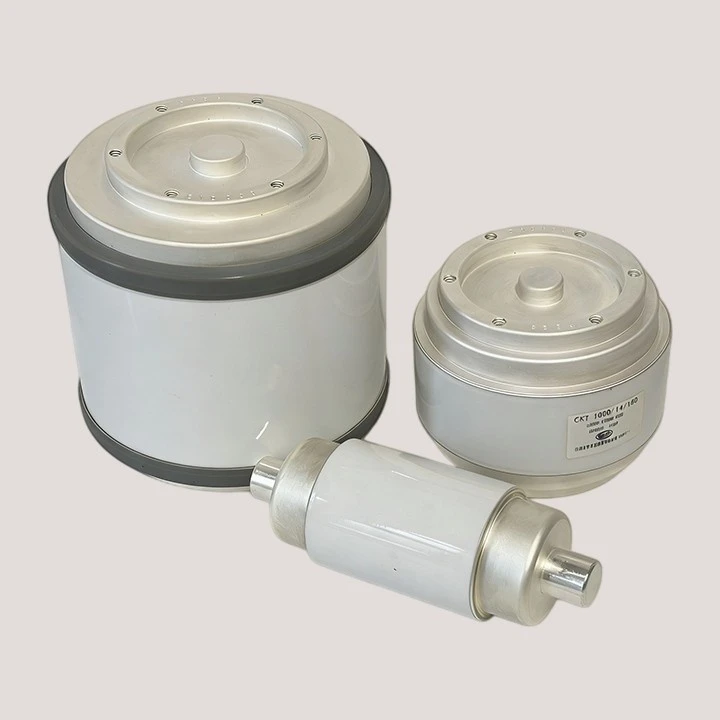

Produktöversikt
En keramisk högspänningskondensator använder ett keramiskt element med hög-dielektrisk-hållfasthet och förstärkt isolering för förhöjd kontinuerlig eller toppspänning. Den används i hög-kraftutrustning, testinstrument, hög-högfrekvenssändare, medicinska hög-system och industriella kontroller. Vanliga kretsuppgifter inkluderar filtrering, koppling, pulsöverföring och resonans där både isolationsavståndet och installationsområdet definieras.
Specifikationer
|
Specifikation |
ZK-B-002 |
ZK-G-003 |
|
Typ |
Variabelt vakuum |
Fast vakuum |
|
Kapacitans (pF) |
Cmin<15 |
100 ± 5 |
|
Upt / Upw (kV) |
Upt 15 / Upw 10 |
Upt 35 / Upw 25 |
|
Max. RF-ström @13,56 MHz (A) |
100 |
87 |
|
Max. Vridmoment / Tunersvarv |
0.4 N·m |
- |
|
Max. Vikt (kg) |
2.2 |
0.7 |
|
Overall & Kropp |
Totalt L 225 ± 2 |
Totalt L 164 ± 1 |
|
Axel / terminal |
Axel Ø16; tvär-hål Ø4 |
Plint Ø20,5 ± 0,2 |
|
Änd/flänsmått |
Ändsektioner 21 vardera |
Ändenheter 41 vardera |
|
Monteringsgränssnitt |
6-M5; gängdjup 6; håldjup 8; EQS |
Inbyggda ändterminaler; inget separat hålmönster visas |
Kärnfördelar
Dokumenterade spänningsvärden upp till 25 kV drift och 35 kV test
De aktuella sidritningarna inkluderar en 100 pF fast vakuummodell klassad till 25 kV hög-frekvent topparbetsspänning och 35 kV topptestspänning. Detta ger en konkret referens för hög-resonans- eller kopplingspositioner istället för att förlita sig på en generisk hög-beskrivning.
Fasta och justerbara kapacitansalternativ
De visade modellerna täcker ett fast värde på 100 ± 5 pF och ett justerbart område från under 15 pF till 500 ± 25 pF. Utrustning kan därför använda ett förinställt värde eller ställa in kretsen inom det dokumenterade området.
RF-strömvärden på 87 till 100 A
Vid 13,56 MHz är de två listade modellerna klassade för 87 och 100 A. I hög-högfrekventa-högspänningskretsar gör detta att strömbehovet kan kontrolleras oberoende av spänningsklassen.
Struktur och material
Det aktiva elementet är en speciell-högspänningskeramisk dielektrikum med elektroder eller ett metalliserat ledande skikt på dess arbetsytor. Förstärkt tätning skyddar elektrodområdet och stödjer terminalanslutningarna.
Terminalavstånd, keramisk tjocklek, kantgeometri och monteringsdelar är inställda för spänningsklass och installationsmetod. Dessa dimensioner påverkar den elektriska spänningen inuti keramen och krypvägen över den färdiga kondensatorn.
Anpassade alternativ
Kapacitans och spänningsklass
Nominell kapacitans, tolerans, märkspänning, toppspänning och driftfrekvens kan specificeras för kretsen. Temperaturkoefficient och isoleringskrav kan också definieras när utrustningen arbetar inom ett kontrollerat temperaturområde.
Body, terminal och krypningslayout
Keramiska mått, terminalavstånd, anslutningstyp och monteringssätt kan anpassas till utrustningen. En ersättare kan behålla det ursprungliga fotavtrycket, men dess isoleringslayout ses över mot det faktiska spänningsförhållandet.
Kvalitetskontroll
Kontrollerar isolering-kritiska delar
Före slutmontering kontrolleras keramiska ytor, elektrodområden, tätningar och terminaler med avseende på dimensioner, skador och passform. Kantskick och terminalavstånd uppmärksammas särskilt eftersom de utgör en del av den färdiga isoleringsvägen.
Kapacitans, isolering och tålaprovning
Varje modell testas med avseende på kapacitans och isolering, följt av tillämplig spänning-tål kontroll. Före packning jämförs resultatet, karossens skick, terminalarrangemang och etikett med beställningsspecifikationen.
Tillverkningsbas
Erfarenhet av-högspänningskomponenter
Wanpings produktionshistorik inkluderar elektro-vakuum och keramiska komponenter för hög-högspänningssystem. Företaget har ett internt-Fo-team och har en militär certifiering av produktkvalitetsledningssystem.
Utveckling från ritningar eller befintliga delar
Utvecklingen kan utgå från en teknisk ritning, ett fysiskt prov, en aktuell leverantörsmodell eller elektriska målparametrar. Teamet granskar mekanisk kompatibilitet och den spänningsrelaterade-strukturen innan de producerar ett prov.
FAQ
F: Kan ett prov levereras före massproduktion?
A: Ja. En prototyp kan tillverkas enligt bekräftad ritning och elektrisk specifikation. Den kontrolleras innan den godkända versionen släpps för batchproduktion.
F: Hur lång tid tar en anpassad keramisk högspänningskondensator?
S: Anpassad produktion tar normalt minst 40 dagar. Ett nyutvecklat prov kräver vanligtvis cirka 40 till 60 dagar, och en speciell struktur kan ta längre tid.
F: Kan samma kondensator användas för både AC- och DC-kretsar?
S: Använd endast samma modell för AC och DC när den är klassad för den faktiska vågformen, frekvensen, RMS-spänningen och toppspänningen. En DC-spänningsklassificering täcker inte automatiskt AC eller pulsdrift.
F: Kan flera kondensatorer seriekopplas för högre spänning?
S: Seriekoppling är möjlig i en korrekt designad krets, men spänningen måste delas jämnt mellan enheterna. Skillnader i kapacitans, läckage och transientbeteende kan annars orsaka ojämn spänningsspänning.
