Produktöversikt

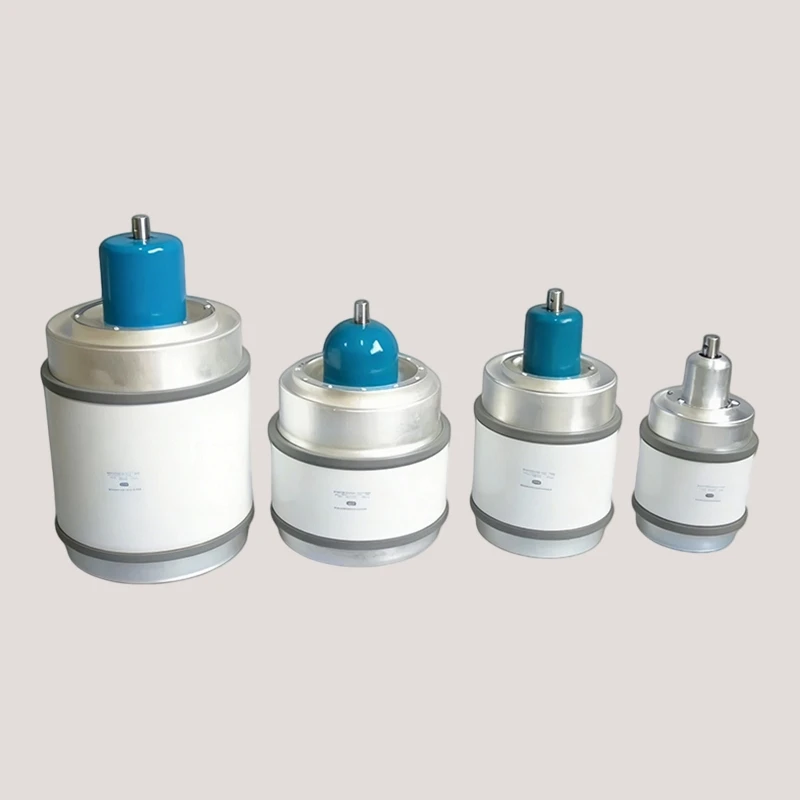

En variabel vakuumkondensator ändrar kapacitans genom att flytta en elektrodgrupp i förhållande till en annan inuti en förseglad vakuumkropp. Den är installerad i lång--sändare, mellanvågs-,-- och kortvågs-sändare, RF-matchande nätverk, hög-induktionsvärmesystem, medicinsk RF-utrustning och andra hög-avstämnings- eller neutraliseringskretsar. Till skillnad från en fast modell används den när kapacitansen måste ändras under installation, frekvensval eller lastmatchning.
Specifikationer
|
Specifikation |
ZK-B-010 |
ZK-B-007 |
|
Typ |
Variabelt vakuum |
Variabelt vakuum |
|
Kapacitans (pF) |
Cmin<15 |
Cmin<10 |
|
Upt / Upw (kV) |
Upt 28 / Upw 20 |
Upt 10,5 / Upw 7,5 |
|
Max. RF-ström @13,56 MHz (A) |
120 |
60 |
|
Max. Vridmoment / Tunersvarv |
0.5 N·m |
0.2 N·m |
|
Max. Vikt (kg) |
- |
1.5 |
|
Overall & Kropp |
Totalt L 270 ± 3 |
Totalt L 208 ± 1 |
|
Axel / terminal |
Axel Ø16; tvär-hål Ø4 |
Axel Ø16; tvär-hål Ø4 |
|
Änd-/flänsmått |
Vänster sektion 53; höger 36 |
Vänster 34 + läpp 4; höger 24 + läpp 4 |
|
Monteringsgränssnitt |
6-M6; gängdjup 8; håldjup 10; EQS |
6-M4; gängdjup 5; håldjup 6; EQS |
Kärnfördelar
Stämningsområden som sträcker sig till 400 eller 500 pF
De två listade modellerna ställer in från under 10 eller 15 pF till 400 eller 500 pF. I RF-matchning och induktions-uppvärmningskretsar tillåter detta spann samma kondensator att täcka inställningsändringar och belastningsvariationer inom det valda modellområdet.
Upp till 20 kV arbetsspänning och 120 A RF-ström
Den högre-klassade modellen kombinerar 20 kV hög-toppspänning, 28 kV topptestspänning och 120 A vid 13,56 MHz. Detta stöder inställningspositioner där betydande RF-spänning och ström förekommer vid samma arbetspunkt.
23 till 26 varv för kontrollerad justering
Mekanisk rörelse fördelas över 23 eller 26 varv med maximalt vridmoment på 0,2 till 0,5 N·m. Nära resonans ger multi-varvmekanismen mindre kapacitansförändringar per axelrörelse än en kort-rörelsejustering.
Struktur och material
Kondensatorn består av ett keramiskt vakuumhölje, metalländbeslag, koncentriska syrefria-kopparelektrodgrupper och en extern justeringsmekanism. En elektrodgrupp förblir stationär. Den andra rör sig axiellt och ändrar elektrodöverlappning och kapacitans.
En metallbälg, eller en motsvarande rörelsetätning, bär den mekaniska rörelsen genom höljet utan att bryta vakuumgränsen. Axel, lager, terminaler och monteringsdelar väljs för erforderlig körning, avstämningsriktning och installationsmetod. Modeller som bär högre ström kan också ha en dedikerad kylanslutning.
Anpassade alternativ
Kapacitansintervall och inställningssvar
Den anpassade specifikationen kan definiera minsta och maximala kapacitans, justeringsförhållande, mekanisk rörelse och antal varv. Det användbara området kontrolleras sedan mot utrustningens frekvensband och kretsbelastning.
Drivning, kylning och installationsgränssnitt
Axelform, avstämningsriktning, monteringsmått, anslutningsposition och anslutningsmetod kan justeras för utrustningens layout. Kylningsarrangemanget väljs separat efter RF-ström och mängden värme som måste avlägsnas.
Kvalitetskontroll
Elektroduppriktning och tätning
Före tätning monteras de fasta elektroderna, rörliga elektroderna, bälgen och drivdelarna till den bekräftade modellen. Inriktning och rörelse kontrolleras genom den avsedda rörelsen så att elektroderna inte berör, överlappar ojämnt eller stör den keramiska kroppen.
Elektriska och mekaniska kontroller över hela sortimentet
Kapacitansen mäts vid flera positioner över hela området, inklusive mellanliggande punkter. Isolering, spänningsbeständighet, justeringskontinuitet och mekanisk funktion kontrolleras också innan den färdiga kondensatorn tilldelas sin produktionssats.
Tillverkningsbas
En separat monteringsväg för variabla strukturer
Variabla kondensatorer byggs på sin egen monteringsväg; de är inte fasta kondensatorer med en justeringsdel som läggs till senare. Rörliga elektroder, bälgar, drivkomponenter och vakuumhöljet följer en sekvens utvecklad för den godkända avstämningsstrukturen.
Prov- och batchproduktion i en anläggning
Wanpings-interna FoU-team granskar den elektriska märkningen, utrustningens passform och mekaniska layout innan ett prov byggs. När provet är godkänt används dess ritning, modell och konfiguration för batchproduktion i samma anläggning.
FAQ
F: Hur lång tid tar ett anpassat variabel vakuumkondensatorprov?
S: Ett vanligt anpassat prov tar normalt cirka 40 till 60 dagar. Utvecklingen kan ta längre tid när designen inkluderar ett nytt elektrodsystem, speciellt kylarrangemang eller icke-standard mekaniskt gränssnitt.
F: Vad är produktionsledtiden för en befintlig modell?
S: En befintlig modell tar normalt cirka 20 till 40 dagar att producera, beroende på modell och det aktuella produktionsschemat. Återkommande beställningar ordnas mot den specifikation som bekräftats för den tidigare beställningen.
F: Kan kondensatorn justeras medan utrustningen är spänningssatt?
S: Använd endast den isolerade eller fjärrinställningsmekanismen som är designad i utrustningen. Rör inte vid en exponerad axel eller terminal medan hög-spänningskretsen är spänningssatt.
F: Kräver varje variabel vakuumkondensator vattenkylning?
S: Nej. Kylning beror på RF-ström, driftcykel och luftflödet runt kondensatorn. Naturliga-konvektionsmodeller används inom sina termiska gränser; högre-aktuella applikationer kan behöva en-vattenkyld design.
