Produktöversikt

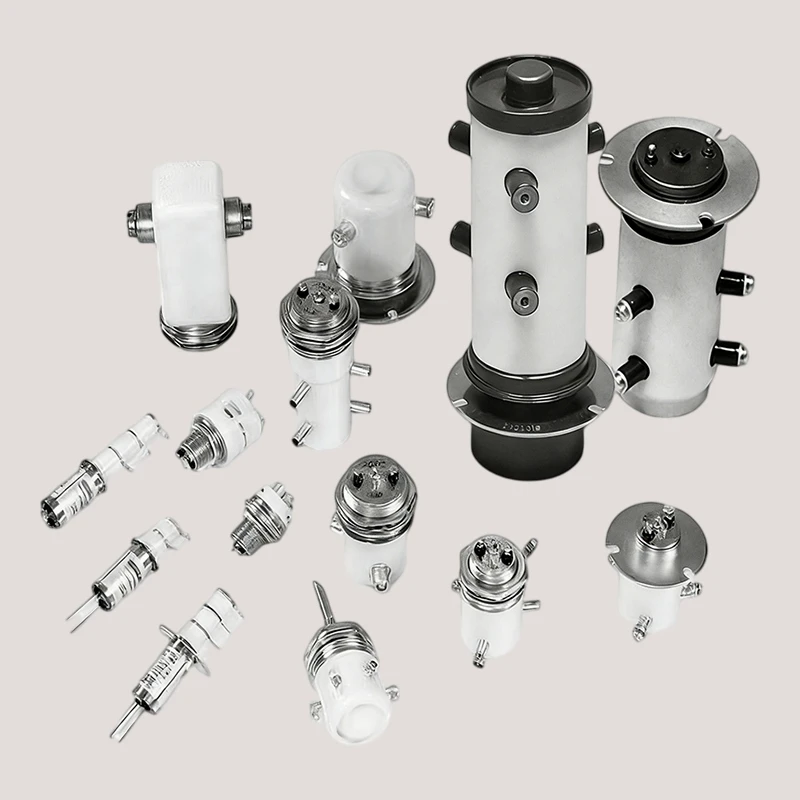

Högspänningsreläer är elektro-vakuumreläer som är utformade för att hålla isolering och överföringskretsar under ihållande hög potential. Kontakterna är förseglade i en keramisk-till-metallvakuumkropp, vilket håller kontaktgapet åtskilt från den omgivande miljön och bevarar den specificerade inre isoleringsstrukturen under drift.
Typiska användningsområden inkluderar hög-kommunikationsmoduler, radar hög-sektioner, pulsutrustning, automatiska jordsystem och kontroll- eller isoleringskretsar som förblir på hög potential under långa perioder. Val av modell bör täcka driftsspänning, öppen-kontaktmotståndsspänning, spole-till-kontaktisolering, kontaktformulär och det externa spelet runt terminalerna.
Tekniska specifikationer
|
Parameter |
JPK-13/013 |
|
Kontaktformulär |
2Z (DPDT) |
|
Medium |
Vakuum |
|
Testspänning, topp (kV) |
15 |
|
Märk arbetsspänning, topp (kV) |
DC/50 Hz: 12 |
|
Märkström, RMS (A) |
DC/50 Hz: 50 |
|
Maximalt kontaktmotstånd (Ohm) |
0.012 |
|
Distribuerad kapacitans (pF) |
Öppna kontakter: 1 |
|
Isolationsresistans (MOhm) |
Open contacts: >=10000 |
|
Drift/släpptid (ms) |
<=20 / <=8 |
|
Temperaturområde (grader C) |
-55 till +125 |
|
Stöt-/vibrationsklass (G) |
15 / 10 |
|
Mekanisk livslängd (drift) |
1,000,000 |
|
Vikt (g) |
151 |
|
Nominell spolespänningsalternativ (VDC) |
12 / 24 / 27 |
|
Pickupspänning, max (VDC) |
8 / 16 / 16 |
|
Utlösningsspänning, minimum (VDC) |
1 / 1.5 / 1.5 |
|
Spolemotstånd (Ohm +/-10%) |
100 / 225 / 285 |
Spolevärden i nominella rader, pickup-, släpp- och motståndsrader motsvarar i samma ordning från vänster-till-höger.
Kärnfördelar
Hög-spänningsklassificering efter frekvens
JPK-13/013 listar fungerande-spänningsvärden från DC/50 Hz till 32 MHz. RF- och högspänningsstyrkretsar kan kontrolleras vid deras faktiska driftfrekvens istället för att använda ett spänningsvärde för varje tillstånd.
DPDT-överföring för två-högspänningsvägar
Dess två-poliga växlingskontakt överför två isolerade kretsar med en manövermekanism. Parade signal-, jord- eller polaritets-överföringsvägar får därför samma kopplingskommando utan två separata reläer.
Specificerat öppet-tillståndsisolationsmotstånd
JPK-13/013 är klassad till inte mindre än 10 000 MOhm över öppna kontakter och från kontakter till fodral. Detta ger mät- och styrkretsar en angiven läckagegräns för val och inkommande verifiering.
Anpassning
Hög-spänningsspecifikation
Arbetsspänning, öppen-kontakt motstår spänning, isoleringskrav, fabrikat/brott och kontaktformulär.
Spole och terminalkonfiguration
Spolespänning, upptagnings- och frigöringskrav, terminaltyp, terminalorientering och extern anslutningslayout.
Utrustningsgränssnitt
Yttermått, monteringsmetod, panel- eller kortanslutning och modifiering från JPK-13-013, en godkänd ritning eller ett referensprov.
Kvalitetskontroll
Inkommande inspektion kontrollerar keramiska kroppar, metalltätningar, kontaktdelar, spolar, terminaler och isoleringskomponenter för dimensioner, yttillstånd och modellkompatibilitet. Innan ugnsbearbetning verifierar tekniker den interna kontaktgeometrin, keramisk-till-metallpassning och förhållandet mellan kontaktenheten och högspänningsanslutningarna.
Det färdiga reläet testas för isolering och tål spänning enligt den bekräftade modellen, kontrolleras sedan för kontaktresistans, spoldrift och kopplingssvar. Frigöring kräver att relämodell, terminalposition, monteringsgränssnitt, etikett, elektriska resultat och orderspecifikation överensstämmer.
Varför välja oss
Kvalitetskontroll för hög-produkter
Wanpings kvalitetssystem täcker inkommande delar, vakuumbearbetning, elektrisk testning, åldring, slutinspektion och batchfrigivning, med certifiering av militärt kvalitetsledningssystem för produkter.
Hög-testkapacitet
Produktions- och testutrustning används för att verifiera isolering, motstå spänning, kontakter, spolar och kopplingsprestanda i slutna elektro-vakuumreläer.
Produktionen styrs av hela modellen
JPK-13-013 och modifierade versioner är byggda för de bekräftade kontakterna, spolen, keramisk storlek, terminalarrangemang och monteringsgränssnitt snarare än att bedömas utifrån utseende.
FAQ
F: Kan jag beställa ett relä för utrustningsverifiering?
A: Ja. Tillgängliga standardmodeller kan levereras från 1 st för installation och elkontroller. En modifierad modell går till provproduktion först efter att specifikationen och ritningen har bekräftats.
F: Vilken förpackning används för högspänningsreläer?
S: Varje relä identifieras efter modell och packas så att den keramiska kroppen, högspänningsanslutningarna, spolkablarna och monteringsdelarna inte kan träffa varandra. Kvantiteten och transportvägen avgör om förstärkta exportkartonger eller kartonger används.
F: Eliminerar den interna vakuumisoleringen behovet av extern frigång?
S: Nej. Vakuumkammaren styr isoleringen inuti reläet. Den omgivande utrustningen måste fortfarande ge erforderlig krypning, spel, skärmning, jordning och isolering runt terminalerna.
F: Kan spolen förbli strömsatt kontinuerligt?
S: Endast spolar som är klassade för kontinuerlig drift ska förbli strömförande. Den valda spolspänningen, tillåten spänningsvariation, omgivningstemperatur, ventilation och temperaturökning måste alla hålla sig inom modelldata.
